Scategory_scatter: 创建不同颜色类别的散点图

一个用于快速从 pandas DataFrame 或 NumPy ndarray 对象生成按类别着色的散点图的函数。

from mlxtend.general import category_scatter

概述

参考文献

  • -

示例 1 - 从 Pandas DataFrame 创建类别散点图

import pandas as pd
from io import StringIO

csvfile = """label,x,y
class1,10.0,8.04
class1,10.5,7.30
class2,8.3,5.5
class2,8.1,5.9
class3,3.5,3.5
class3,3.8,5.1"""

df = pd.read_csv(StringIO(csvfile))
df
标签 x y
0 类别 1 10.0 8.04
1 类别 1 10.5 7.30
2 类别 2 8.3 5.50
3 类别 2 8.1 5.90
4 类别 3 3.5 3.50
5 类别 3 3.8 5.10

绘制数据，其中类别由标签列 label_col 中的唯一值确定。x 和 y 值是我们想要绘制的 DataFrame 的列名。

import matplotlib.pyplot as plt
from mlxtend.plotting import category_scatter

fig = category_scatter(x='x', y='y', label_col='label',
                       data=df, legend_loc='upper left')

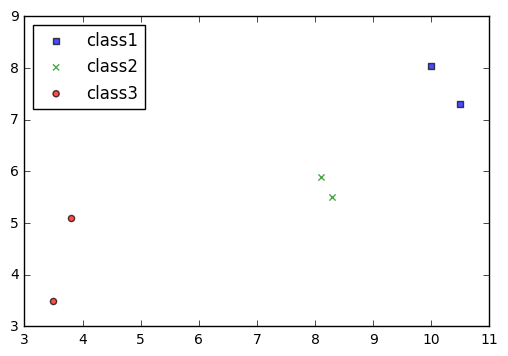

png

示例 2 - 从 NumPy 数组创建类别散点图

import numpy as np
from io import BytesIO

csvfile = """1,10.0,8.04
1,10.5,7.30
2,8.3,5.5
2,8.1,5.9
3,3.5,3.5
3,3.8,5.1"""

ary = np.genfromtxt(BytesIO(csvfile.encode()), delimiter=',')
ary

array([[  1.  ,  10.  ,   8.04],
       [  1.  ,  10.5 ,   7.3 ],
       [  2.  ,   8.3 ,   5.5 ],
       [  2.  ,   8.1 ,   5.9 ],
       [  3.  ,   3.5 ,   3.5 ],
       [  3.  ,   3.8 ,   5.1 ]])

现在，假设第一列代表标签，第二列和第三列分别代表 x 和 y 值。

import matplotlib.pyplot as plt
from mlxtend.plotting import category_scatter

fix = category_scatter(x=1, y=2, label_col=0,
                       data=ary, legend_loc='upper left')

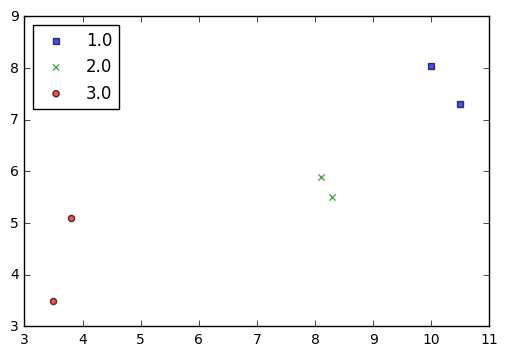

png

API

category_scatter(x, y, label_col, data, markers='sxo^v', colors=('blue', 'green', 'red', 'purple', 'gray', 'cyan'), alpha=0.7, markersize=20.0, legend_loc='best')

用于绘制不同颜色/标记样式类别的散点图。

参数

  • x : str 或 int

    x 轴值的 DataFrame 列名，或 NumPy ndarray 的列索引（整数）。

  • y : str

    y 轴值的 DataFrame 列名，或 NumPy ndarray 的列索引（整数）

  • data : Pandas DataFrame 对象或 NumPy ndarray。

  • markers : str

    在标签类别中循环使用的标记。

  • colors : tuple

    在标签类别中循环使用的颜色。

  • alpha : float (默认值: 0.7)

    控制透明度的参数。

  • markersize : float (默认值: 20.0)

    控制标记大小的参数。

  • legend_loc : str (默认值: 'best')

    图例位置 {best, upper left, upper right, lower left, lower right} 如果 legend_loc=False 则不显示图例

返回值

  • fig : matplotlig.pyplot figure 对象

示例

有关使用示例，请参阅 https://mlxtend.cn/mlxtend/user_guide/plotting/category_scatter/
