plot_learning_curves: 绘制来自训练集和测试集的学习曲线

绘制分类器学习曲线的函数。学习曲线对于分析模型是否存在过拟合或欠拟合（高方差或高偏差）非常有用。可以通过以下方式导入该函数：

from mlxtend.plotting import plot_learning_curves

此函数使用基于训练集和测试集（或验证集）的传统留出法。测试集保持不变，同时训练集大小逐渐增加。模型在训练集（大小可变）上拟合，并在同一测试集上进行评估。

学习曲线可以按如下方式用于诊断过拟合

  • 如果训练集和测试集的性能之间存在较大差距，则模型可能存在过拟合。
  • 如果训练误差和测试误差都非常大，则模型可能对数据存在欠拟合。

学习曲线也可用于判断收集更多数据是否有用。更多内容请参见下面的示例 1。

参考资料

-

示例 1

以下代码展示了如何为 MNIST 数据集的 5000 个样本子集构建学习曲线。其中 4000 个样本用于训练，1000 个样本保留用于测试。

from mlxtend.plotting import plot_learning_curves
import matplotlib.pyplot as plt
from mlxtend.data import mnist_data
from mlxtend.preprocessing import shuffle_arrays_unison
from sklearn.neighbors import KNeighborsClassifier
import numpy as np


# Loading some example data
X, y = mnist_data()
X, y = shuffle_arrays_unison(arrays=[X, y], random_seed=123)
X_train, X_test = X[:4000], X[4000:]
y_train, y_test = y[:4000], y[4000:]

clf = KNeighborsClassifier(n_neighbors=7)

plot_learning_curves(X_train, y_train, X_test, y_test, clf)
plt.show()

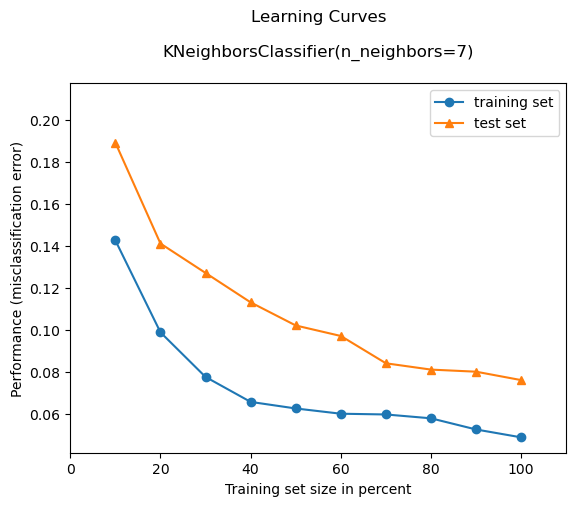

png

从上图可以看出，KNN 模型可以从更多训练数据中受益。也就是说，曲线的斜率表明，如果我们有更大的训练集，测试集误差可能会进一步降低。

此外，根据训练集和测试集性能之间的差距，模型略有过拟合。这可以通过增加 KNN 中的邻居数量（n_neighbors）来解决。

虽然这与分析分类器性能无关，但大约 20% 训练集大小的区域显示模型存在欠拟合（训练误差和测试误差都很大），这可能是由于数据集规模太小造成的。

API

plot_learning_curves(X_train, y_train, X_test, y_test, clf, train_marker='o', test_marker='^', scoring='misclassification error', suppress_plot=False, print_model=True, title_fontsize=12, style='default', legend_loc='best')

绘制分类器的学习曲线。

参数

  • X_train : 类数组对象，形状 = [n_samples, n_features]

    训练数据集的特征矩阵。

  • y_train : 类数组对象，形状 = [n_samples]

    训练数据集的真实类别标签。

  • X_test : 类数组对象，形状 = [n_samples, n_features]

    测试数据集的特征矩阵。

  • y_test : 类数组对象，形状 = [n_samples]

    测试数据集的真实类别标签。

  • clf : 分类器对象。必须有 .predict 和 .fit 方法。

  • train_marker : str (默认值: 'o')

    训练集线图的标记。

  • test_marker : str (默认值: '^')

    测试集线图的标记。

  • scoring : str (默认值: 'misclassification error')

    如果不是 'misclassification error'，接受以下指标（来自 scikit-learn）：{'accuracy', 'average_precision', 'f1_micro', 'f1_macro', 'f1_weighted', 'f1_samples', 'log_loss', 'precision', 'recall', 'roc_auc', 'adjusted_rand_score', 'mean_absolute_error', 'mean_squared_error', 'median_absolute_error', 'r2'}

  • suppress_plot=False : bool (默认值: False)

    如果为 True，则抑制 matplotlib 绘图。推荐用于测试目的。

  • print_model : bool (默认值: True)

    如果为 True，则在图标题中打印模型参数。

  • style : str (默认值: 'default')

    Matplotlib 样式。更多样式请参见 https://matplotlib.net.cn/stable/gallery/style_sheets/style_sheets_reference.html

  • legend_loc : str (默认值: 'best')

    图例放置位置：{'best', 'upper left', 'upper right', 'lower left', 'lower right'}

返回值

  • errors : (training_error, test_error): 列表元组

示例

有关使用示例，请参见 https://mlxtend.cn/mlxtend/user_guide/plotting/plot_learning_curves/
